滿管與非滿管情況下的流量測量方式怎么選?

排水系統中的流量是一個變數，降雨強度和持續時間會改變雨水管道中的來水量;城市地表不透水面積的變化會影響徑流形成速度;管道坡度、管徑以及內部沉積物情況也會對流量產生影響。此外，泵站啟停、閘門調度、上游管網工況變化，都會在短時間內改變管道內的流量變化。

滿管與非滿管情況下的流量測量方式怎么選?(圖1)

在實際運行中，有的時間段內，管道僅有部分水流通過，屬于非滿管狀態;而在強降雨或高峰排水階段，管道可能迅速被水充滿，轉變為滿管運行。流態在這兩種狀態之間頻繁切換，使得流量測量面臨不確定性。而正是由于排水系統本身具有這種動態、多變的特征，WITBEE?萬賓科技?雷達超聲流量儀EN400-RDU的實用性更突出。

一、滿管與非滿管工況并存下的監測難題

排水管道在運行過程中同時面臨滿管與非滿管兩種工況，這是客觀存在的事實。任何忽略其中一種狀態的監測方案，都將無法完整反映管道內部的運行情況。非滿管條件下，水流呈明渠流狀態，水面位置和流速分布對流量計算十分重要;而在滿管條件下，管道內形成壓力流，水位不再直觀可見，流量與壓力、流速之間的關系發生變化。

在非滿管向滿管快速轉變的過程中，如果排水公司無法及時掌握真實流量和水位變化，就可能錯判管道的輸水能力，延誤調度決策，進而引發道路積水等問題。而且，從運行角度看，缺乏可靠、準確的流量數據支撐，可能削弱城市對排水系統的評估和規劃能力。

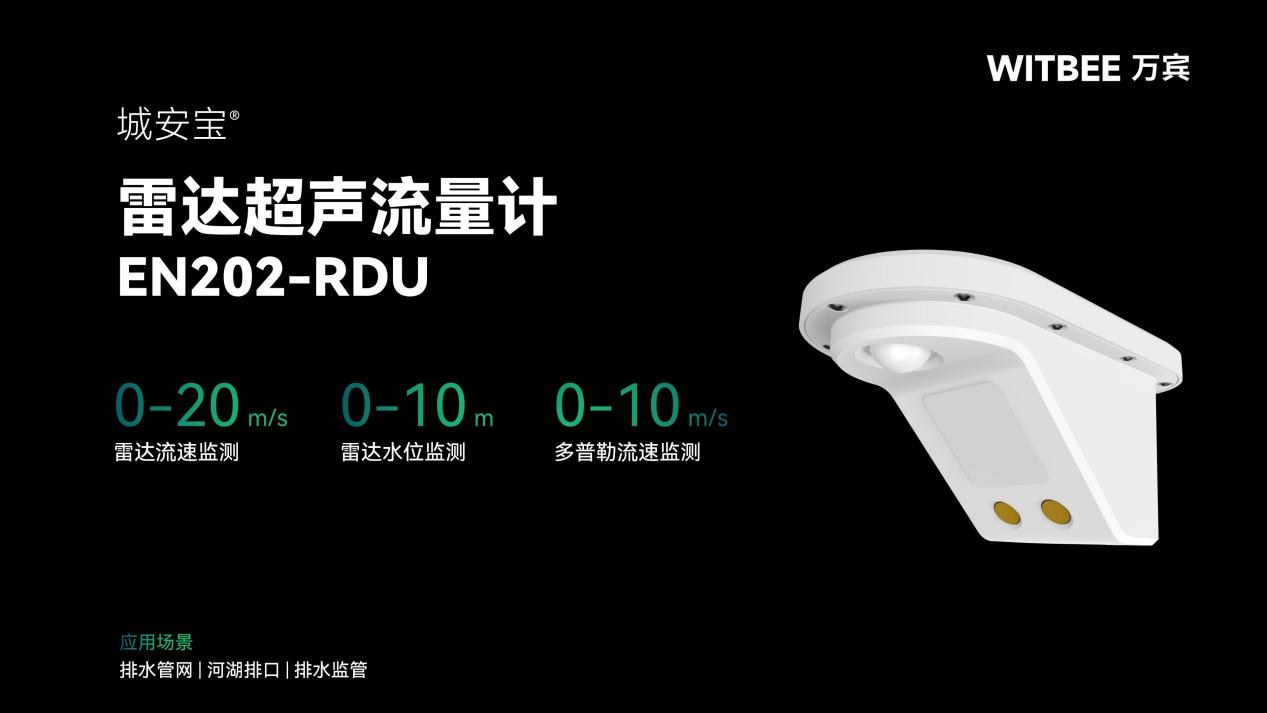

滿管與非滿管情況下的流量測量方式怎么選?(圖2)

二、雷達超聲流量儀的雙工況測量技術

雷達超聲流量儀采用非接觸式的測量方式，實現對不同工況的自適應監測。在非滿管狀態下，流量儀主要利用雷達技術進行測量。雷達能夠穩定獲取水面流速和水位信息，水體渾濁度和漂浮物影響可以忽略不計。通過水位與流速的結合，可以準確計算瞬時流量。

當管道進入滿管狀態后，流量儀自動切換測量技術，采用超聲波測流速，并結合壓力式液位測量，獲取管道內部的水力參數。超聲波在滿管條件下傳播路徑穩定，適合壓力流工況，能夠實時輸出可靠的流速、流量數據。

這種雷達與超聲波雙重原理的協同，使得雷達超聲流量儀無需人工干預即可適應工況變化，以全面的監測支撐城市排水安全管控。
