技術分享|供水管網壓力監測點的優化布置與實施策略

一、前言

壓力監測作為城市供水管網遠程監控系統的核心組成部分,是水廠實現精準調度的關鍵依據。實時掌握管網水力運行狀態與壓力變化,既能滿足用戶水壓需求,又能兼顧泵站節能運行,有效規避薄弱管道超壓爆管、壓力異常導致的漏耗等問題。當前,各級城市供水管網雖已逐步增設壓力監測點,但早期多依賴經驗布置,隨著城市發展、管網改擴建進程加快,加之部分監測數據上傳的實時性與有效性不足,原有監測點已難以適配現代化供水調度需求。因此,科學優化供水管網壓力監測點布置,構建高效的實時監測系統,助力水司全面掌握管網壓力分布,成為保障供水系統可靠性與運行效率的重要舉措。

二、優化布置原則

供水管網壓力監測點的優化布置需兼顧科學性與經濟性,以有限監測點實現對全網壓力變化的全面覆蓋與精準反映,具體遵循以下原則:

1.數量適配原則:監測點數量需結合管網實際規模、復雜程度及經濟預算綜合確定,避免過度冗余或覆蓋不足。

2.分界區域優先原則:供水分界線作為理論上的配水最不利區域,在此布置監測點可有效監控全網工況,及時發現分區壓力失衡問題。

3.問題導向原則:針對歷史事故頻發區域、用戶投訴集中的壓力不足地點,重點增設監測點,強化對薄弱環節的管控。

4.管徑適配原則:優先在供水干管、大管徑干管交叉點設置監測點,真實反映管網整體運行狀態;同時在中小管徑節點適當補充,用于校核管網微觀分析結果與管網能力。

5.末梢控制原則:管網末梢等關鍵控制點是供水保障的最后一環,此處設置監測點可為系統優化調度提供核心決策數據。

6.重點保障原則:在用水大戶、國家重要部門及單位附近設置監測點,滿足特殊用戶對供水穩定性與可靠性的高要求。

7.調度敏感原則:在水廠送水泵站匯水總管、二次加壓泵站前后等對調度工況變化敏感的區域布置監測點,實時反饋調度效果,支撐動態調控。

三、壓力監測點優化布置的實施步驟

3.1 數據收集與分析

3.1.1 收集管網基礎信息

· 管網拓撲結構:依托 GIS 系統厘清管道連接關系(串聯、并聯、復雜分支等),明確節點(管道交匯點、閥門、泵站接入點等)與管段的關聯,為分析壓力傳遞路徑提供基礎。

· 管徑與管材:梳理不同管段的管徑規格與管材類型,明確管徑對過水能力、水頭損失的影響,以及管材粗糙度、抗壓強度對水流阻力和壓力變化的作用。

· 節點位置:通過 GIS 技術標注管理管道連接點、用戶接入點等關鍵節點,結合節點空間分布疏密程度,為監測點均衡布局提供依據。

· 用戶分布與用水需求:統計居民、商業、工業等不同類型用戶的分布情況,收集不同區域、時段(季節、工作日 / 節假日、晝夜)的用水數據,分析用水高峰、低谷規律及用水量差異,精準定位壓力波動敏感區域。

3.1.2 壓力變化規律分析

通過統計分析不同時段(小時、天、月、年)的壓力數據,掌握管網壓力整體變化趨勢;結合歷史記錄定位低壓區域(低于供水標準,影響用戶用水)與高壓區域(超出管道承壓范圍,易引發破裂),為監測點優化調整提供靶向方向。

3.2 選擇優化布置方法

· 經驗法:適用于小型簡單管網(如小型城鎮、獨立工業園區管網)。此類管網用戶類型單一、運行規律簡單,可依據供水管理經驗,在低壓區、最不利點、管網末梢、供水分界線、大流量用戶及重要單位附近設置監測點,操作簡便且成本較低。

· 理論法或結合法:適用于大型復雜管網(覆蓋范圍廣、管徑多樣、用戶量大、工況復雜)。需運用模糊聚類分析、靈敏度分析等理論方法,結合數學模型與算法系統分析管網水力特性;或采用經驗法與理論法結合的方式,兼顧實際關鍵位置與理論優化布局,確保監測點布置的科學性與全面性。

3.3 確定初步布置方案

3.3.1 基于經驗法的初步布置

· 低壓區監測點:結合維修記錄、用戶投訴,在地勢較高、管網末梢、供水距離較遠等低壓問題突出區域,按合理間距設置監測點,全面覆蓋壓力波動區域。

· 最不利點布置:在管網末端、地勢最高或供水路徑最長的位置設置監測點,反映極限工況下的壓力保障情況,為調整供水策略提供依據。

· 管網末梢控制點設置:在分支管道末端、小型用戶群連接節點等末梢區域設置監測點,監控末梢壓力變化,保障遠端用戶用水均衡。

· 供水分界線處布置:在不同泵站或水源供水的分區邊界設置監測點,掌握分區壓力銜接情況,便于跨區域供水協調。

· 大流量用戶與重要單位周邊設置:在大型工廠、醫院、學校、政府機關等附近的管網關鍵節點設置監測點,實時監控局部壓力波動,保障重點用戶用水穩定。

3.3.2 基于理論法或結合法的計算

· 建立管網水力模型:運用 EPANET 等專業軟件,整合管網拓撲、管徑、管材、節點流量等基礎信息,模擬不同工況下的水流狀態與壓力分布。

· 計算靈敏度矩陣:通過改變節點流量、管道阻力等參數,計算各節點壓力對參數變化的靈敏度,構建靈敏度矩陣。

· 確定候選監測點:對節點靈敏度排序,選擇靈敏度較高的節點作為候選監測點,確保其能及時捕捉管網壓力異常變化。

3.4 方案評估與優化

3.4.1 評估指標

· 覆蓋率:衡量監測點覆蓋的管網區域面積占比,或捕捉到的壓力變化情況占全網總變化的比例,覆蓋率越高,方案越完善。

· 故障診斷準確率:對比監測數據與實際故障排查結果,評估監測點對管道泄漏、閥門故障、泵站異常等問題的定位準確性,為維修響應提供支撐。

3.4.2 經濟性評估

· 設備成本:在滿足監測需求的前提下,選擇性價比高的設備,平衡精度與購置成本。

· 安裝成本:綜合考慮安裝位置的施工難度,核算人工、材料、機械設備租賃等費用。

· 維護成本:優先選擇穩定性好、易于維護的設備,降低定期校準、維修、更換零部件及日常巡檢的長期成本。

四、設備推薦

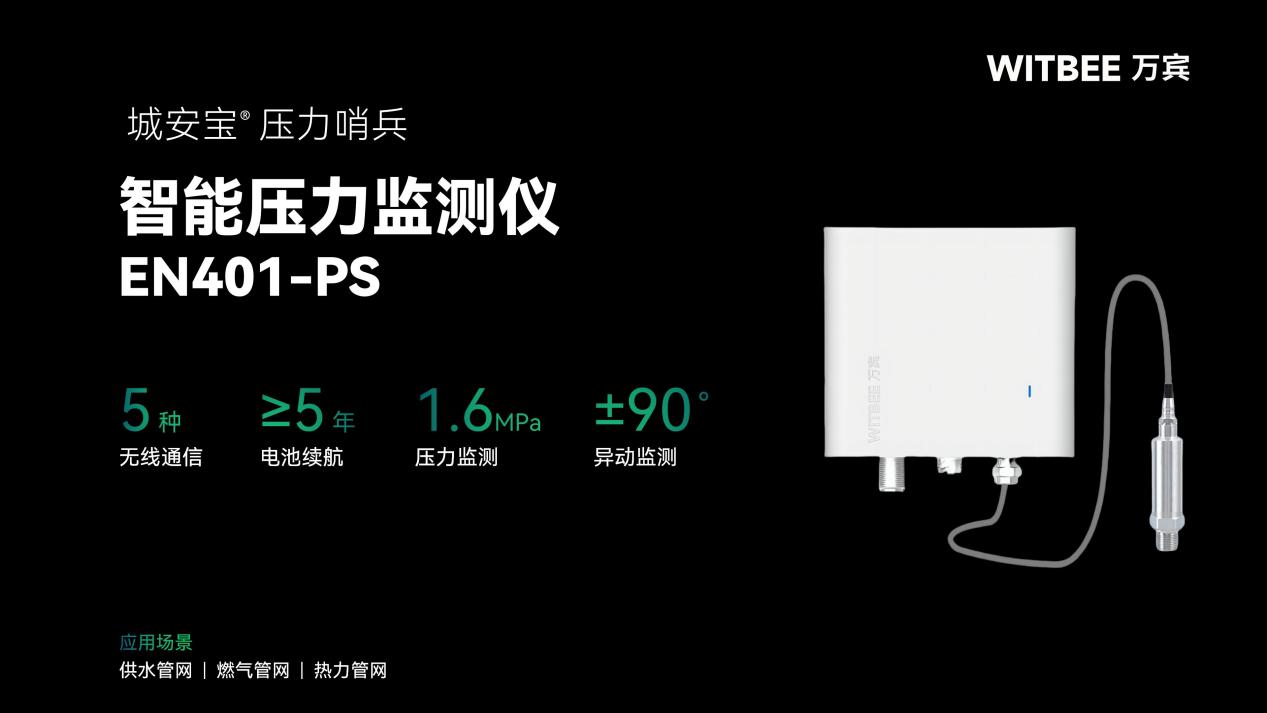

在供水管網壓力監測點優化布置的實施過程中,設備的選型直接影響監測效果與系統穩定性。例如萬賓科技的智能壓力監測儀 EN401-PS,該設備專為多場景壓力監測設計,適配供水管網的復雜運行環境,核心優勢如下:

· 適配性強:支持燃氣管、熱力管、供水管等多場景監測,采用高精度壓力傳感器,抗干擾能力強,長期穩定性好,能精準捕捉管網壓力細微變化,滿足不同區域監測需求。

· 通訊可靠:采用 4G CAT1 通訊方式,覆蓋范圍廣,無需額外布置網關,有效避免現場無信號覆蓋的問題;支持數據重傳功能,即使在惡劣信號環境下也能保證數據不丟失,確保壓力數據實時上傳與連續完整。

· 續航持久:內置高性能電池,續航能力可達五年以上,適配供水管網監測點分散、不便頻繁更換電池的場景,降低維護成本。

· 配置靈活:支持 BLE/NFC 現場調試與配置,可根據管網實際需求調整采集周期、報警閾值等參數;同時支持遠程 OTA 升級與藍牙升級,便于后期功能優化與系統迭代。

· 存儲充足:標配大容量存儲空間,可滿足長期壓力數據存儲需求,為趨勢分析與故障追溯提供數據支撐。

· 安裝便捷:提供壁掛、抱桿等多種安裝方式,適配供水管網不同安裝場景;配備專用支架與固定配件,安裝流程簡單高效,可快速完成監測點部署。

五、結論

供水管網壓力監測點的優化布置是一項系統性工程,需遵循科學原則,通過數據收集分析、合理選擇布置方法、精準制定方案并持續優化,實現以有限監測點覆蓋全網壓力變化的目標。在實施過程中,結合管網實際情況選用適配的監測設備,可有效提升監測數據的準確性、實時性與可靠性。未來,隨著監測技術的不斷發展,需進一步融合先進算法與智能設備,持續優化監測點布局,為供水管網的安全、穩定、高效運行提供更有力的技術支撐,保障城市供水質量與民生需求。
