綜合管廊監測系統如何實現自監測、自預警

提起地下城市生命線,人們最熟悉的就是“綜合管廊”。這十來年,它從一個新鮮概念變成了行業熱詞。綜合管廊的建設在于,把原本分散在地下不同深度、相互交叉甚至“打架”的各類管線統一放進一個“房子”里,像整理雜亂衣柜一樣,把城市的輸送系統歸在一個有秩序的空間中,實現集中規劃、集中管理。

綜合管廊監測系統如何實現自監測、自預警(圖1)

綜合管廊最早的雛形要追溯到1958年的天安門廣場,而在全國范圍內正式啟動則是在2015年。截止目前,全國范圍內已?超過100個城市?建設了地下管廊。在城市地下管廊規模化建設的背景下,“怎么管”也成為一項重要任務。

一、技術登場

如果說管廊的建設是把房子蓋起來,那么管理就是確保房子內外安全。而地下管廊這座“房子”,比地上的房子要更敏感、更容易出事。尤其是管廊里牽涉的領域太多:水壓、氣體、腐蝕、振動、溫差……每一種變量都可能成為安全風險。傳統做法是靠人巡檢,一次可能需要幾個小時,這就無法保證在同一時間節點的覆蓋度。而基于地下環境不友好,有毒氣體、積水、狹窄空間存在客觀危險等,巡檢頻次也受限。

在這樣的重壓下,WITBEE?萬賓科技?綜合管廊監測系統的出現,相當于給這條地下城市生命線配上了實時體檢設備,讓它走向自測、自揪。

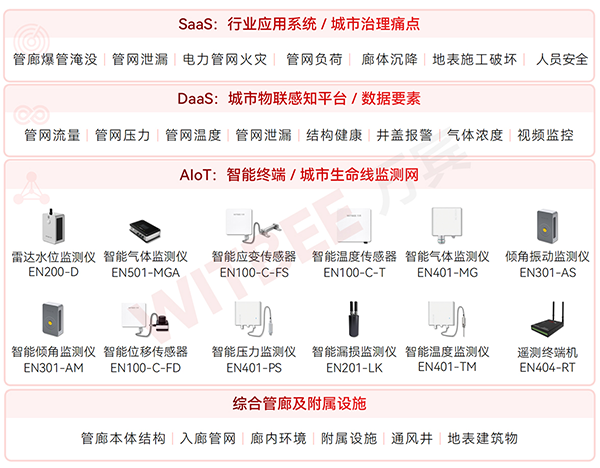

綜合管廊監測系統如何實現自監測、自預警(圖2)

二、地下“生命線”也有了自己的大腦

通俗點說,“自測自揪”就是自己監測自己,自己揪出自己的毛病。在綜合管廊監測系統的賦能下,地下管廊完全可以做到這一點。它依托多種先進的監測設備,覆蓋了三個監測領域:

1.本體結構

實時記錄廊體應力、沉降、傾角、振動情況;自動識別地基不均勻沉降、結構疲勞、外力沖擊等隱患,這種監測方式類似于對人體骨骼和肌肉系統進行體征檢查。

2.廊內環境

實時感知溫濕度、積水高度、氧氣濃度、可燃氣體濃度,以及硫化氫(H?S)、一氧化碳(CO)、二氧化碳(CO?)等有害氣體濃度的變化,既關注設施設備的安全,也可以保障進入廊內的作業人員的生命安全。

3.入廊管網

(1)供水管網:壓力、流量、漏水聲波等實時監測;

(2)燃氣管網:可燃氣泄漏識別、壓力波動定位;

(3)排水管網:水位、水質、流量、可燃氣體、有毒氣體濃度等實時記錄;

(4)熱力管網:溫度、壓力、流量感知,提前預警爆管或斷供風險。

簡單來說,綜合管廊監測系統就是這條地下城市生命線的“大腦”,讓其主動參與到日常的運維過程中,學會照顧自己。
