更多材料及技術問題請聯系我們或咨詢在線客服。沖壓模1.2510進口模具鋼材料不變形耐磨油鋼

　　1.2510鋼

　　（1）模具鋼的特性德國微變形耐磨油鋼，此鋼為錳、鉻、鎢合金鋼，高品質不變形冷作工具鋼。該鋼是優良的油淬冷作模具鋼，具有良好的抗沖擊韌性、抗回火軟化性能、機械加工性能、韌口保持能力，具有高的抗壓強度，熱處理變形小。

　　淬火硬化時，尺寸極其穩定，淬硬后，表面硬度和韌性極高，具有高耐磨性，鍛造及淬火性能均良好。

　　回火后對模具進行磨削加工時，為防止產生磨削裂紋和表面軟化，必須注意充分冷卻，磨削壓力適當，加工工藝合理。

　　如果模具經淬火、回火后進行電火花加工，在后階段的精放電加工，應以小電流高頻率進行，放電后模具表面應研磨去除“電火花白層”，并再增加一次回火，回火溫度較以前低約25。

　　(2)供貨狀態及硬度軟性退火態，硬度230HBS。

　　（3）典型化學成分（質量分數，）C0.901.05、Si0.150.35、Mn1.001.20、P0.035、S0.035、Cr0.500.70、V0.050.15、W0.500.70。

　　（4）參考對應鋼號我國GB標準鋼號9CrWMn、我國臺灣CNS標準鋼號SKS3、德國撒斯特GS標準鋼號GS510、德國DIN標準鋼號100MnCrW4、德國DIN標準材料編號1.2510、瑞典********標準鋼號ARNE、瑞典********標準鋼號DF-3、瑞典SS標準鋼號2140、日本JIS標準鋼號SKS3、日本大同DAIDO標準鋼號GOA、韓國KS標準鋼號STS3、美國ASTM/UNS標準鋼號01/T31501、國際標準化組織ISO標準鋼號95MnWCr1、法國NF標準鋼號90MnWCrV5、俄羅斯ГOCL標準鋼號9XBГ、英國BS標準鋼號BO1。

　　（5）軟性退火規范溫度，以1020/h的冷速，緩慢爐冷卻至約600，出爐空冷，硬度215HBS。

　　（6）削除應力退火規范溫度650，緩慢爐冷。

　　（7）普通淬火、回火規范淬火溫度剛材2510又叫什么，油冷淬火，回火溫度200/300/400，回火硬度62HRC/58HRC/52HRC。

　　（8）推薦淬火回火規范淬火預熱溫度，保溫時間20min/25mm2510鋼材熱處理后硬度。奧氏體化溫度，保溫時間20min/25mm，油冷。

　　回火溫度，每25mm保持約30min，空冷。

　　當回火溫度250時，硬度為5859HRC，韌性更佳；當回火溫度200，硬度6061HRC，硬度更高。

　　適用于制作耐磨不變形的冷作模具，如薄片沖壓模、首飾壓花模。

　　主要用于各類五金沖壓模和成型工具，如剪口刀模、工模具軸套。

　　裁剪刀具，木工切割工具等。

　　可適合廣泛用做切削工具。

　　磨損性塑料成型模和塑膠小模件等

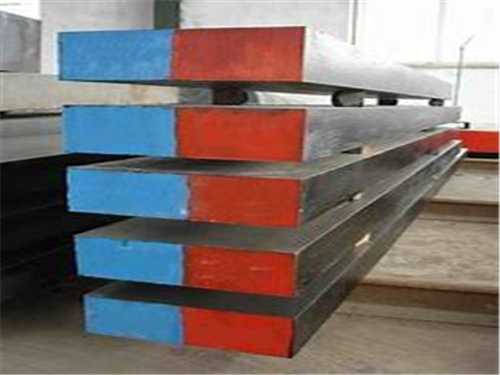

　　金琪爾模具鋼板材庫存1.2510

　　金琪爾模具圓鋼鋼棒庫存1.2510

　　金琪爾模具鋼精板加工成品1.2510

　　金琪爾模具鋼鋸切材料1.2510

　　一、國產模具鋼：A3、S45C、S50C、Cr12、Cr12mov、SKS3、SUJ2、40Cr、42CRMO

　　二、鋁材銅材：5052、6061、7075、青銅、紅銅、鉻銅、鉻鋯銅、鈹銅、鎢銅、鎢鋼

　　三、日本模具鋼：NAK55、NAK80、DC53、SKD11、SLD、SKD61、FDAC、SKH-9、HPM50

　　四、瑞典模具鋼：S136、S136H、718、718H、618、8407、DF-2、ASP-23

　　五、美國模具鋼：P20、01、D2、H13、M2

　　六、德國模具鋼：2311、2316、2738、2510、2379、2344、2083

　　七、奧國模具鋼：M238、M202、K406、W302、M310、M300、K100、K110

　　八、沖子料庫存：SKD11沖子料、SKD61沖子料、DC53沖子料、SKH-9沖子料

　　九、加工范圍：真空熱處理、調質、鹽浴、超深冷熱處理、發黑、精光板大型銑磨加工

　　汽車模具鋼

　　耐磨的模具鋼材料，熱處理后韌性比較好蘇州東锜本著誠實守信的原則，一直深受模具廠商的信賴。歡迎新老客戶來電垂詢，來廠參觀。

本文部分內容來源于網絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發現本站有涉嫌抄襲侵權/違法違規的內容，請發送郵件至tokaits@163.com舉報，一經查實，本站將立刻刪除。

下一篇：pm60模具鋼多少錢一公斤_材料裂痕
